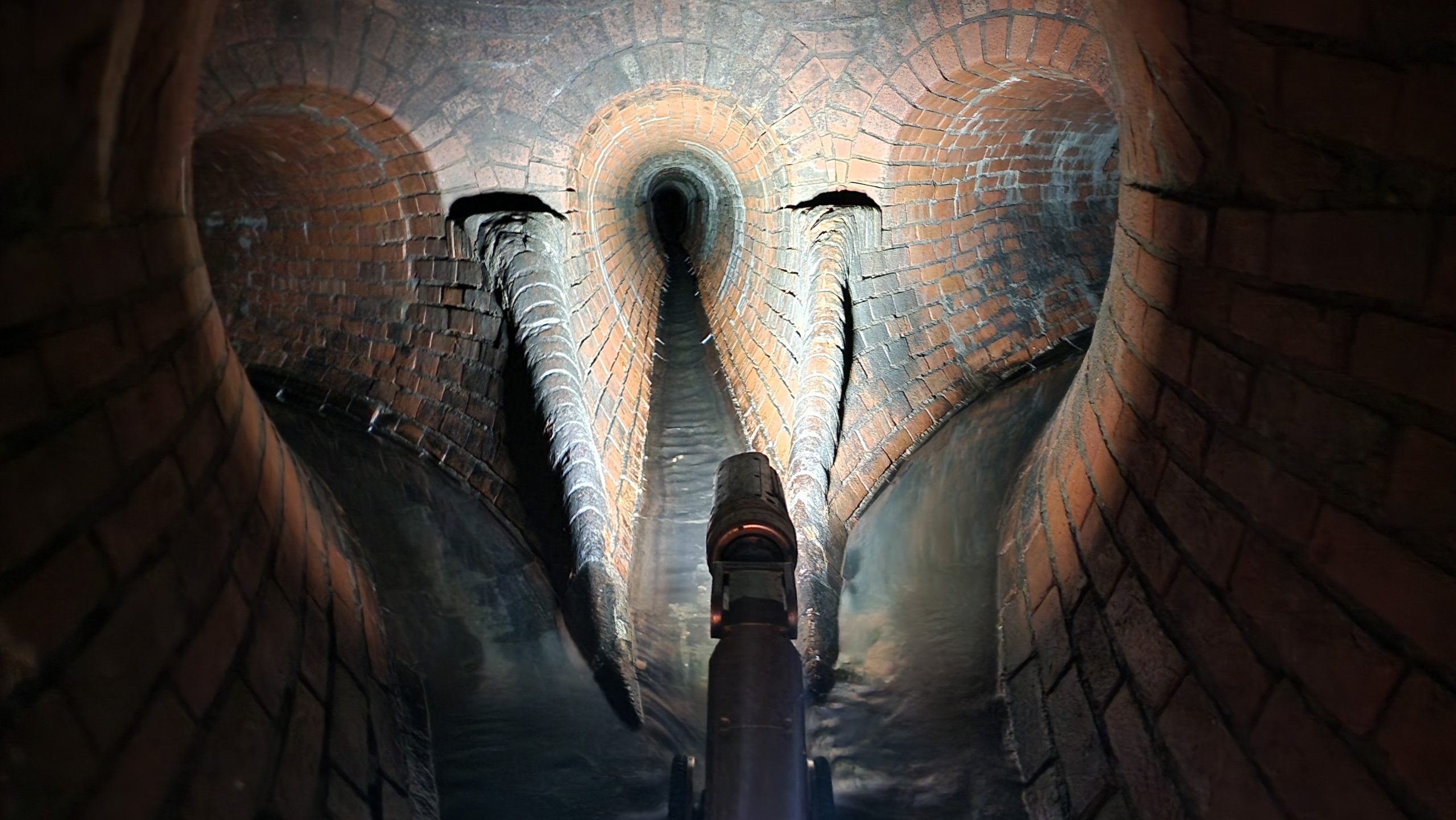

Kanalinspektion







Wir verfügen über 3 nach neuestem Stand ausgerüstete Komfort-Einheiten mit digitaler Bildtechnik und hochauflösenden Dreh- und Schwenkkopfkameras. Die Kanal-TV-Untersuchungen sind mit gelenkten Fahrwagen bereits ab DN 100 möglich, Kabellänge bis 500m.












Satelittenkameras erlauben die Untersuchung von Anschlusskanälen vom Hauptkanal aus und ermöglichen sogar das Abbiegen in den verzweigten Netzen von Grundleitungen.











Die Übergabe der Untersuchungsdaten erfolgt mit Berichten, einer DVD mit Betrachtersoftware oder auf einer Wechselfestplatte, Sofortbildern.








Vom Hauptkanal in die verzweigten Anschlüsse mit ASYS 3D





Überprüfung von Grundstücksentwässerungsanlagen



Um die Kanalnetze ganzheitlich beurteilen zu können, müssen die Grundstücksentwässerungsanlagen (GEA) ebenfalls inspiziert werden. Dies regelt die DIN 1986 Teil 30 und gibt damit den „Stand der Technik“ vor.














Die „Lindauer-Mini-Schere mit ASYS“ ermöglicht das Abbiegen vom Hauptkanal oder vom Revisionsschacht in das weit verästelte System der GEA. Mehrfaches Abbiegen ist möglich. Das automatisierte System zur Lageplanerstellung erzeugt parallel zur Untersuchung aussagefähige Lagepläne, die in die Informationssysteme der Auftraggeber mit eingebunden werden können.



ASYS – Automatisiertes SYStem zur Erfassung und Dokumentation des Kanalverlaufs



ASYS ist ein Ortungs- und Erfassungssystem für Grundleitungsnetze und unterscheidet sich grundlegend von herkömmlichen Systemen, die als Sender-Empfänger-Prinzip einer Vielzahl externer Störeinflüsse unterliegen. Verschiedene Sensoren und eine Verarbeitungssoftware, integriert im Kamerasystem Lindauer Schere, registrieren im Zuge der Untersuchung jede horizontale und vertikale Lageveränderung.
Aus den Sensordaten errechnet ASYS den Leitungsverlauf als dreidimensionales, topologisch korrektes Netz. Die gewonnenen Daten können nicht nur grafisch ausgegeben werden, sondern über verschiedene Schnittstellen in alle gängigen CAD oder Geoinforma-tionssysteme übertragen werden.
Der Anwender des Systems muss weder Winkel noch Rohrbogen schätzen. ASYS errechnet die Winkel aufgrund der Daten der in der Kamera integrierten Sensoren.

Auch nicht standardmäßig gekrümmte Leitungsverläufe werden im flexiblen Modus auf ideale Weise berechnet und erfasst. Ca. 100 Messungen pro Sekunde garantieren in Verbindung mit der Verarbeitungssoftware die realitätsgetreue Abbildung des Kanalverlaufs.



Eine „automatische” Georeferenzierung wird über die direkte Anbindung an die Hauptkanalhaltung erreicht, deren Start- und Endschacht-Koordinaten bekannt sind. Der Import dieser Schachtkoordinaten und der anschließende Export der aufgenommenen Leitungen erfolgen über die vorhandenen Schnittstellen zu verschiedenen Datenbanken bzw. Geoinformationssystemen.


Fakten:

Realitätsgetreue Ortung- und Erfassung, sowie Dokumentation des gesamten Grundstücksentwässerungssystems
Elektronische Messung - KEIN SCHÄTZEN - des gesamten Leitungsverlaufs inkl. Bögen
Geringerer Zeit- und Arbeitsaufwand durch die 3D-Erfassung des Kanalverlaufs während der Inspektion
Leitungsbestandsplan als Ergebnis und damit Voraussetzung für die Instandhaltung von Grundstücksentwässerungsanlagen und die Sanierungsplanung
